Interconexiónes inalámbricas...Pequeño Repaso.

Bluetooth

Su nombre y logotipo hacen alusión al Rey Harald de Dinamarca, al granizo y al abedul.

Tecnología inalámbrica de comunicación de corto alcance, de bajo costo y poco consumo de energía.

Permite la comunicación de corto alcance, de bajo costo y poco consumo de energía.

Permite la comunicación entre dos periféricos y, mediante las redes Piconet (1 Maste [amo o servidor] y hasta 7 slaves [esclavos]), permite conectar hasta siete dispositivos a la vez.

Transmite voz y datos de manera simultánea.

Trabaja en la banda de frecuencia Industrial, Cientifíca y Médica (ISM) en un rango 2.4 a 2.485 GHz.

Salto de frecuencia adaptable (Adaptive Frequency Hopping) permite eliminar la interferencia segregando aquellas que se encuentran en uso en otros dispositivos.

Alcance y ancho de banda desde 1 mtro/23 Mbbps (radios clase 3) hasta 100 metros (clase 1) /23Mbps.

Creada por la WI-FI Alliance (3Com, Aironet, Intelsil, Lucent Technologies, Nokia y Symbol Technologies).

Permite la comunicación a alta velocidad en redes locales de forma inalámbrica. Está basado en el standard IEEE 802.11

Soporta conexiones peer-to-peer, conexiones mediante un host (Wireless Acess Point/ WAP) y a redes alámbricas (Ethernet).

Maneja de 1 a 14 canales dentro de la freciuencia de 2.4 Ghz con alcance de hasta 200 mts. También se pueden utilizar las frecuencias de 3.7 y 5.8 Ghz.

Especificaciones: a, b, g, n, y Desde 2 hasta 600 Mbps.

Infrarrojo, Bluetooth y Wi-Fi.

Tipos Antena

ANTENA AEREA

• Término acuñado por Guillermo Marconi en 1895.
• Permiten la transmisión y recepción de ondas electromagnéticas, desde radiofrecuencia hasta microondas. Actúan como transductores entre éstas y los impulsos eléctricos.
• Tipos: Antena Bipolar (de conejo), Antena Yaggi-Uda, de cable aleatorio, de cuerno y las planares o de "parche".

ANTENA PARABÓLICA

• Fabricada por Hendrich Hertz en 1888.
• Permite la transmisión de radio, televisión, radiolocalización y telecomunicaciones.
• Va desde la transmisión de radiofrecuencia hasta la de microondas (Ultra High Frecuency y Super High Frecuency)
• Plataforma como parábola, un tipo pistilo que transmite ondas.

*NINGUNA ANTENA DETECTA ONDAS SONORAS

RADIOTELECOPIO

• Ideado por Karl Guthe Ransky en 1931. Recibe información de ondas de radiofrecuencia.
• Utilizado en la astronomía para recolectar información proveniente tanto de satélites como de sondas espaciales.
• El diámetro de su disco va desde los 3 mts hasta los 305 mts (arecibo, Seti Project)
• En conjunto se suelen servir del principio de interferometría astronómica para incrementar la resolución de recepción.

*Interferometría astronómica: tiene muchos radiotelescopios en red viendo hacia el mismo lugar, como estan puestos en diferentes partes geográficas, toman lo que estan recibiendo esos radiotelescopios en esa posición y genera una lectura más completa.

DISCO SATELITAL

• Es un tipo de antena parabólica diseñado para captar microondas provenientes de satélites.
• Se utiliza para recibir transmisiones de televisión y datos.
• Generalmente su disco tiene un diámetro de 60 cms. Pero varían desde os 43 cms hasta los 80 cms.

SATÉLITE COMUNICACIONAL (SATCOM)

• El primer satélite lanzado en órbita fue el sputnik 1 en 1957.
• Sus usos varían desde las telecomunicaciones para telefonía (larga distancia intercontinental), televisión, videoconferencia, radiosatelital, internet, GPS (Global Positioning System), la meteorología, astrofísica, física espacial y la milicia.
• Actualmente se encuentran en órbita más de 4000, sólo 800 de ellos están activos.

Tipos de Antenas

.La definición formal de una antena es un dispositivo que sirve para transmitir y recibir ondas de radio. Convierte la onda guiada por la línea de transmisión (el cable o guía de onda) en ondas electromagnéticas que se pueden transmitir por el espacio libre.

Asimismo, dependiendo de su forma y orientación, pueden captar diferentes frecuencias, así como niveles de intensidad.

Generalidades

•     Convierte los datos en ondas EM (Electro Magneticas).
•     Posiblemente: El dispositivo más importante en la red.
•     Tipos: Omnidireccionales y Direccionales

 Ganancias y perdidas

•                       Se utiliza la unidad dB, definida como 10log(G)
•                       0dB = No ganancia ni perdida
•                      +3dB Doble de ganancia
•                      +10dB = Diez veces más ganancia

Ancho de Banda de la Antena

El ancho de banda de la antena se define como el rango de frecuencias sobre las cuales la operación de la antena es "satisfactoria". Esto, por lo general se toma entre los puntos de media potencia, pe veces se refiere a las variaciones en la impedancia de entrada de la antena.

Cada subconjunto o banda de frecuencias dentro del espectro electromagnético tiene propiedades únicas que son el resultado de cambios en la longitud de onda. Por ejemplo, las frecuencias medias (MF, Medium Frequencies) que van de los 300 kHz a los 3 MHz pueden ser radiadas a lo largo de la superficie de la tierra sobre cientos de kilómetros, perfecto para las estaciones de radio AM (Amplitud Modulada) de la región. Las estaciones de radio internacionales usan las bandas cono-cidas como ondas cortas (SW, Short Wave) en la banda de HF (High Frequency) que va desde los 3 MHz a los 30 MHz. Este tipo de ondas pueden ser radiadas a miles de kilómetros y son rebotadas de nuevo a la tierra por la ionosfera como si fuera un espejo, por tal motivo las esta-ciones de onda corta son escuchadas casi en todo el mundo.

Los estaciones de FM (Frecuencia Modulada) y TV (televisión) utilizan las bandas conocidas como VHF (Very High Frequency) y UHF (Ultra High Frequency) localizadas de los 30 MHz a los 300 MHz y de los 300 MHz a los 900 MHz, este tipo de señales debido a que no son reflejadas por la ionosfera cubren distancias cortas, una ciudad por ejemplo. La ventaja de usar este tipo de bandas de frecuencias para comunicaciones locales permite que docenas de estaciones de radio FM y televisoras " en ciudades diferentes " puedan usar frecuencias idénticas sin causar interferencia entre ellas.

Espectro electromagnético
Banda	Significado	Rango de Frecuencias	Servicios
VLF	Very Low Frequency	3 kHz - 30 kHz	Conducción de electricidad
LF	Low Frequency	30 kHz - 300 kHz	Conducción de electricidad, navegación marítima, control de tráfico aéreo
MF	Medium Frequency	300 kHz - 3 MHz	Radio AM
HF	High Frequency	3 MHz - 30 MHz	Radio SW
VHF	Very High Frequency	30 MHz - 300 MHz	Radio FM, TV, radio dos vías
UHF	Ultra High Frequency	300 MHz - 3 GHz	TV UHF, telefonía celular, WLL, comunicaciones móviles
SHF	Super High Frequency	3 GHz - 30 GHz	Servicios por Satélite y microondas, MMDS, LMDS
EHF	Extremely High Frequency	30 GHz en adelante	LMDS
Infrarojo		3 x 1012 - 4.3 x 1014 Hz	WPANs
Luz visible		4.3 x 1014 - 7.5 x 1014 Hz	Fibras ópticas
Ultravioleta		7.5 x 1014 - 3 x 1017 Hz
1 kHz = 1x103 Hz 1 MHz = 1x106 Hz 1 GHz = 1x109 Hz WLL = Wireless Local Loop MMDS = Multichannel Multipoint Distribution Service LMDS= Local Multipoint Distribution Service WPANs = Wireless Personal Area Networks

El tipo de la antena determina su patrón de radiación puede ser omnidireccional, bidireccional, o unidireccional.

• Las antenas Omnidireccionales son buenas para cubrir áreas grandes, la cual la radiación trata de ser pareja para todos lados es decir cubre 360º .
• Las antenas Direccionales son las mejores en una conexión Punto-a-Punto, acoplamientos entre los edificios, o para los Clientes de una antena omnidireccional.

Hay varios tipos de antenas. Los más relevantes para aplicaciones en bandas libres son:

• Antenas Dipolo
• Antenas Dipolo multi-elemento
• Antenas Yagi
• Antenas Panel Plano (Flat Panel)
• Antenas parabólicas (plato parabólico)

Antenas Dipolo:
Todas las antenas de dipolo tienen un patrón de radiación generalizado. Primero el patrón de elevación muestra que una antena de dipolo es mejor utilizada para transmitir y recibir desde el lado amplio de la antena. Es sensible a cualquier movimiento fuera de la posición perfectamente vertical. Se puede mover alrededor de 45 grados de la verticalidad antes que el desempeño de la antena se degrade más de la mitad.
Físicamente las antenas dipolo son cilíndricas por naturaleza, y pueden ser ahusadas o con formas especificas en el exterior para cumplir con especificaciones de medidas.

Antenas Dipolo Multi-Elemento:
Las antenas multi-elemento tipo dipolo cuentan con algunas de las características generales del dipolo simple. . La diferencia más clara entre ambas es la direccionalidad de la antena en el plano de elevación, y el incremento en ganancia debido a la utilización de múltiples elementos. Ésta puede ser configurada para diferentes ganancias, lo cual permite diseños con características físicas similares. Debido a que la antena de dipolo radía igualmente bien en todas las direcciones del plano horizontal, es capaz de operar igualmente bien en configuración horizontal.

Antenas Yagi:
Estas se componen de un arreglo de elementos independientes de antena, donde solo uno de ellos transmite las ondas de radio. El número de elementos (específicamente, el número de elementos directores) determina la ganancia y directividad. Las antenas Yagi no son tan direccionales como las antenas parabólicas, pero son más directivas que las antenas panel.

Antenas Panel Plano (Flat Panel):
Las antenas de panel plano como su nombre lo dice son un panel con forma cuadrada o rectangular. y están configuradas en un formato tipo patch. Las antenas tipo Flat Panel son muy direccionales ya que la mayoría de su potencia radiada es una sola dirección ya sea en el plano horizontal o vertical.

Antenas Parabólicas:
Las antenas parabólicas usan características físicas así como antenas de elementos múltiples para alcanzar muy alta ganancia y direccionalidad. Estas antenas usan un plato reflector con la forma de una parábola para enfocar las ondas de radio recibidas por la antena a un punto focal. La parábola también funciona para capturar la energía radiada por la antena y enfocarla en un haz estrecho al transmitir.

Antena de Ranura:
Las antenas de ranura cuentan con características de radiación muy similares a las de los dipolos, tales como los patrones de elevación y azimuth, pero su construcción consiste solo de una ranura estrecha en un plano. Las antenas de ranura proveen poca ganancia, y no cuentan con alta direccionabilidad, como evidencían su patrones de radiación y su similiridad al de los dipolos. Su más atractiva característica es la fáicilidad de construcción e integración en diseños existentes, así como su bajo costo. Estos factores compensan por su desempeño poco eficiente.

Antenas Microstrip:
Estas antenas pueden ser hechas para emular cualqueira de los diferentes tipos de antenas antes mencionados. Las antenas microstrip ofrecen varios detalles que deben de ser considerados. Debido a que son manufacturadas con pistas en circuito impreso, pueden ser muy pequeñas y livianas. Esto tiene como costo no poder manejar mucha potencia como es el caso de otras antenas, además están hechas para rangos de frecuencia muy especificos. En muchos casos, esta limitación de frecuencia de operación puede ser benéfico para el desempeño del radio. Debido a sus características las antenas microstrip no son muy adecuadas para equipos de comunicación de banda amplia.

Helicoidal (modo axial)

•           Hilo conductor bobinado sobre un soporte rígido. Detrás plano de tierra
•            Ganancia media-elevada: 6-18 dBi
•            Directividad moderada
•           Ángulo de radiación medio
•


Microondas por Satélite. Se usa un rango de frecuencias entre 1GHz a 50 Ghz

Los satélites:

Reciben una señal terrestre

La señal es amplificada o repetida

Envían la señal a uno o varios receptores terrestres

   ANTENA SRT (SMALL RADIO TELESCOPE MIT)

El MIT ha desarrollado un pequeño radiotelescopio (SRT) capaz de observar la línea espectral del hidrógeno en la banda L (1,42 GHz, 21 cm). Este kit de radioastronomía de bajo costo, del cual hemos adquirido dos, proporciona todo lo necesario para introducir a los alumnos en el campo de la radioastronomía. Un radio telescopio es una excelente herramienta en este nivel, ya que aplica la combinación de las tecnologías de microondas digital, la física, la ingeniería y la informática. Su uso involucra a la astronomía, el procesamiento de señales y análisis de información.

Antena Radio Jove

La antena “Radio Jove , adquirida de la NASA, que forma parte de un programa educativo internacional. En este proyecto participaron estudiantes de bachillerato habiéndoles despertado interés por este tema, incrementamos su autoestima y aprendieron la importancia de trabajar en equipo y con disciplina. Los resultados de algunas observaciones fueron publicados en la página Web Radio Jove de la NASA.

GPS

Las siglas GPS se corresponden con "Global Positioning System" que significa Sistema de Posicionamiento Global (aunque sus siglas GPS se han popularizado el producto en el mundo comercial.
Definición de GPS: En síntesis podemos definir el GPS como un Sistema Global de Navegación por Satélite (GNSS) que nos permite fijar a escala mundial la posición de un objeto, una persona, un vehículo o una nave.
La precisión del GPS puede llegar a determinar los punto de posición con errores mínimos de cms (GPS diferencia), aunque en la práctica hablemos de metros.
Orígenes y control del navegador GPS
Los orígenes de este sistema hay situarlos en el ámbito de la Defensa de los Estados Unidos de América. Departamento de Defensa fue el que desarrolló e instaló, y opera actualmente este sistema.
Para ello, una red de 24 satélites (21 operativos) en órbita a 20.200 km permite cubrir toda la superficie terrestre.
Funcionamiento del sistema GPS
Para fijar una posición, el navegador GPS localiza automáticamente como mínimo 4 satélites de la red, de los que recibe unas señales indicando la posición y el reloj de cada satélite. El navegador GPS sincroniza su reloj y calcula el retraso de las señales (que viene dado por distancia al satélite), calculando la posición en que éste se halla.
Estimadas las distancias, se fija con facilidad la propia posición relativa del GPS respecto a los tres satélites. Conociendo además las coordenadas o posición de cada uno de ellos por la señal que emiten, se obtiene la posición absoluta o coordenadas reales del punto de medición.

Tipos antena

Interfases para la recepción y transmisión por Medios No Físicos.

Micrófono

• Ideado por Alexander Graham Bell perfeccionado por Edrward Huges e innovado en su forma actual por Thomas Alba Edison en 1886.
• Es un transductor que convierte las ondas sonoras en señales eléctricas.
• Existen diferentes tipos: De carbón, Piezoeléctrico, De Fibra Óptia, Laser, Líquido y de Silicón.

Antena Aérea.
Término acuñado por Guillermo Marconi en 1895.
Permiten la transmisión y recepción de ondas electromasgnéticas, desde radiofrecuencia hasta microondas. Actúan como transductores entre éstas y los impulsos eléctricos.
Tipos:
Antena Bipolar (De Conejo), Antenna Yaggi-Uda, De Cable Aleatorio, De Cuerno y las Planares o de "Pache".

Las ondas sonoras

Ondas Sonoras
Variación Local de la densidad o presión de un medio continuo, que se transmite de una parte a otra del medio, en forma de onda longitudinal periódica.
 Las variaciones de presión, humedad o temperatura del medio, producen el desplazamiento de las moléculas que la forma.


Microondas.
El empleo de sistemas de microondas es muy importante y sus aplicaciones incluyen control de tráfico aéreo, navegación marýima, telecomunicaciones entre muchas otras.
Se desplazan por medios aéreos y se pueden propagar en sólidos, líquidos y gases.
En tierra, las comunicaciones con microondas se utilizan en antenas, necesarias a lo largo de un camino o trayecto de comunicación.
En el espacio, los satelites se emplean como estacines retransmisoras de microondas. Estos satélites tienen una enorme capacidad y las nuevas generaciones de satélites serán aún más potentes.
 NOTA: En el vacio no hay materia por lo tanto no se propogan las ondas.

Interfases y Medios Físicos....

Ethernet de 10 Gigabit (GB)

•          Desarrollada en 2002
•          Utilizada generalmente para constituir “site backbones” debido a sus caracteristicas de ancho de banda (hasta de un 1Tb/s) y múltiples configuraciones (single mode y multi mode).

•           Single Mode.
•         Multi  Mode: Utiliza transductores de fibra óptica, utiliza luz.

Toslink

•          Desarollado por Toshiba: “TOShiba_Link”
•          Utilizado para transferencia de audio digital en alta calidad (PCM, sin compresión)
•          Puede estar fabricado por fibra plástica de baja o alta calidad y fibra de cristal de cuarzo.
• ·        Ancho de banda de hasta 125 Mbit/s.

Fiberchannel

·         Desarollado en 1994 y estandarizado por el ANSI (American National Standards Institute)

·         Utilizado en sistemas de almacenamiento masivo.

·         Usa tanto fibra óptica de modo simple (single mode) como multi-modo (multi-mode)

·         Utiliza un ancho de banda de hasta 400 MBs/s.

Interfases en Medio para la transmisión de la información.

Para medios físicos

Interfases: Son la manera en la que se comunica el cable de par trenzada (de cobre) al equipo.

RCA (Radio Corporation of America)

·         Surge en la decada de los 30´s pero su comercialización toma fuerza hasta la segunda mitad de los 40´s.

·         Su uso va desde transmisión de audio y video análogo hasta la transmisión de audio digital.

·         Se encuentra presente en conexiones donde la señal de video se transmite a través de un solo cable (Video compuesto), dos cables (separate video/S-video), tres cables (video componente/component video), brindando siempre una señal de video análogo.

·         La calidad de transmisión varía según la modalidad de la interfase seleccionada así como las capacidades de resolución y refresh rate.

Amarillo: Video compuesto.

Verde, Azul y Rojo: Separado.  Semi HD.

Blanco y Rojo: Audio Análogo

Naranja (RCA): Audio Digital

BNC (Bayonet Neill-Concelman)

·         Alternativa para las conexiones con interfase RCA suso es con señales de radiofrecuencia, video análogo, digital y transmisión de frecuencias por microondas.

·         Se utilizan mayormente en la industria naval y en la aviación. También puede sustituir al conector RCA en conexiones de video análogo y digitales ( a través de los estándares SMPTE). Se utiliza mucho en conectores para HDTV broadcasting (Cables SDI/Serial  Digital Interface) y HD-SDI.

·         Permite una transmisión de hasta 1.485 GB/s en video digital y resolución de 1080p.

SCART (Syndicat des Constructeurs d’Apparelis Radiorécepteurs et Téléviseurs)

·         Nace en la segunda década de los 70’s en Francia tornándose standard en la década de los 80´s.

·         Standard para conexiones audio/video  en Europa.

·         Engloba interfaces de video compuesto, video componente, audio streo, video RGB, S-video y datos (teletext) en un solo cable.

·         Soporta una resolución máxima de 768 x 576 i.

DVI (Digital Visual Interfase)

·         Desarrollado por el Digital Display Working Group (DDWG) 1999

·         Su uso principal es el de llevar señales sin compresión de video. Para la transmisión de audio por este tipo de interfase se requiere el uso de convertidores especiales.

·         Se encuentra en los displays de LCS de las computadoras personales.

·         Existen básicamente dos tipos: DVI-D (Compatible con señales digitales) DVI-A (Compatibles con señales análogas). Un tercer tipo es el DVI-I (Integrado), compatible con ambos tipos de señal.

·         Resolución máxima de 2560 x 1600 pixeles a 60 MHz.

·         No transmite audio.

HDMI (High Definition Multimedia Inteface)

·         Creado por el grupo HDMI Founders (Hitachi, Matsushita Electric Industrial (Panasonic/ National/ Quasar),  Philips, SiliconImage, Sony, Thomson (RCA) y Toshiba) en 2002

·         Capaz de transmitir audio y video digital sin comprensión. Soporta 8 canales de audio digital.

·         Interfase para alta definición (2560 x 1600 pixeles) con un frame rate máximo de 340 mHz.

·         Existen cuatro clasificaciones: A, B, C, Y D.

·         Soporta displays de nueva gneración (en su especificación B) con el  estándar WQUXGA DE3840 X 2400 pixeles de resolución.

DisplayPort

·         Desarollado por la asociación Video Electronics Standards Association (VESA) en enero de 2008.

·         Interfase RPYALTY Free, es decir, no cobra regalías por unidad ni cuota anual por su utilización.

·         Transmite audio y video digital entre el CPU y el monitor o entre el CPU y un sistema de Teatro en Casa.

·         Posible competidor contra el HDMI en futuras versiones. Su última especificación (1.2) utiliza fibra óptica en lugar de cable de cobre.

·         Soporta resoluciones máximas de 2560 x 1600 pixeles a 75 mHz.

USB (Universal Serial Bus)

• Estandarizado por el USB Implementers Forum. Surge en 1994 con el standard 1.0 y en el año 2000 el 2.0.
• En Noviembre de 2008 surge el standard 3.0.
• Se conocen como: SlowSpeed y FullSpeed (1.0), HighSpeed (2.0) y SuperSpeed (3.0).
• Reemplaza ala mayoría de lospuertos Seriales y Paralelos en computadoras personales. Soporta hasta 127 periféricos por host.
• Permite transferencia de cualquier tipo de datos, así como de corriente eléctrica.
• Tasas de transferencia de hasta 12 Mb/s (1.0), 480 Mb/s (2.0) y 5.0 Gb/s (3.0)

Fire Wire (IEEE 1394 o iLink)

• Desarollado por Apple Inc. y estandarizado por el IEEE P 1394 Working Group en 1995.
• Se creó como reemplazo de la interfase SCSI (Small Computer System Interface). Soporta hasta 63 periféricos por host.
• Permite Plug&Play Technology y HostSwapping ; No necesita conexión a corriente.
• Existen 4 standards: FireWire 400 (400 Mbit/s), 800 (800 MBits/s), 1600 (1.6 GBit/s) y 3200 (3.2 Gbit/s).
• Mejor en desempeño y velocidad que una USB, pero más caro y menos standarizado.

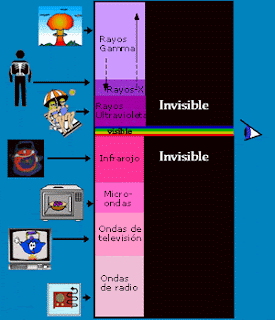

Tipos de Ondas Electromagnéticas.

Ondas de radio
Estas ondas se usan para hacerte llegar las melodías de tus estaciones de radio favoritas, pero también es un tipo de radiación proveniente del Sol con longitud de onda larga.


Microondas
Las microondas tienen una longitud de onda un poco más pequeña. Las microondas pueden ser usadas para estudiar al Universo, comunicarse con satélites y cocinar palomitas de maíz.



Radiación Infraroja
La radiación infraroja tiene longitud de ondas más largas que la radiación visible, y más corta que la radiación microondas. Instrumentos a bordo de satélites usados para detectar plantas, tipos de rocas y características de la atmósfera, usan radiación infraroja.


Radiación visible
Esta es la parte del espectro electromagnético que las personas pueden ver. Incluye todos los colores del arcoiris los cuales, cuando se combinan, dan orígen a la luz blanca. Dentro del espectro de luz visible, la luz roja viaja en forma de ondas amplias y de baja frecuencia, mientras que la luz violeta viaja en ondas de frecuencia alta, más pequeñas.




Rayos Gamma
Los rayos gamma son una forma de radiación electromagnética con energía extremadamente elevada. La radiación de rayos gamma tiene longitud de onda mucho más corta que la luz visible, por lo que los fotones de rayo gamma tienen muchísima más energía que los fotones de luz.
Los rayos gamma se encuentran en el extremo más elevado de energía del campo electromagnético. Los rayos X, que tienen energía un poco menor a la de los rayos gamma, son vecinos de los rayos gamma en el espectro de radiación electro magnética (EM). De hecho, los rangos espectrales de los rayos X y los rayos gamma se sobreponen. Los rayos gamma tienen longitud de onda de aproximadamente 100 picometros (100 x 10^-12 metros) o menores, o energías por fotón de por lo menos 10 keV. Este tipo de onda electromagnética oscila en una frecuencia de 3 exahertz (EHz ó 10¹⁸ hertz) o mayor.


No existe una marcada diferencia entre la energía más elevada de los rayos-X y la energía más baja de los rayos gamma. De hecho, la diferencia entre los rayos-X y los rayos gamma se basa en el orígen de radiación, no en la frecuencia o longitud de onda electromagnética. Los rayos gamma se producen a causa de transiciones nucleares, mientras que los rayos-X son resultado de la aceleración de electrones. Los fotones con energías aproximadas entre 10 keV y unos cuantos cientos de keV, pueden ser tanto rayos X duros como rayos gamma.


Rayos X


Los rayos X son ondas electromagnéticas de corta longitud, es decir, rayos luminosos que no se pueden ver a simple vista. Están constituidos por partículas atómicas y son emitidos por tubos de rayos catódicos. Una de las virtudes más importantes de este tipo de rayos es que pueden atravesar cuerpos opacos a la luz, y por lo tanto permiten obtener fotografías de esos cuerpos.
.El grado de penetración de estos rayos depende de la densidad de la materia. Los huesos, así como los metales, absorben más radiación que los tejidos del organismo o la madera. Por ello, son utilizados para investigar tanto la firmeza de una pared o la estructura de una pieza metálica como el esqueleto del cuerpo humano.
Entre los dispositivos que emiten estos rayos se encuentran los utilizados en el diagnóstico y la terapéutica clínica, como los equipos radiográficos; en la investigación física, como los aparatos de reacción atómica nuclear; y en la radiografía industrial, como los empleados para investigar las piezas industriales fundidas.

La exposición excesiva del cuerpo humano a los rayos X ocasiona daños en los tejidos y puede generar cáncer.




Rayos Ultravioleta

La radiación ultravioleta (Uv) es una forma de energía radiante que proviene del sol. Las diversas formas de radiación se clasifican según la longitud de onda medida en nanómetros (nm), que equivale a un millonésimo de milímetro. Cuanto más corta sea la longitud de onda, mayor energía tendrá la radiación.

Existen tres categorías de radiación Uv:

-Uv-A, entre 320 y 400 nm

-Uv-B, entre 280 y 320 nm

-Uv-C, entre 200 y 280 nm

La radiación Uv-A es la menos nociva y la que llega en mayor cantidad a la Tierra. Casi todos los rayos Uv-A pasan a través de la capa de ozono.

La radiación Uv-B puede ser muy nociva. La capa de ozono absorbe la mayor parte de los rayos Uv-B provenientes del sol. Sin embargo, el actual deterioro de la capa aumenta la amenaza de este tipo de radiación.

La radiación Uv-C es la más nociva debido a su gran energía. Afortunadamente, el oxígeno y el ozono de la estratosfera absorben todos los rayos Uv-C, por lo cual nunca llegan a la superficie de la Tierra.

Radiación de rayos gamma

El ABC de los rayos UV
Rayos X
